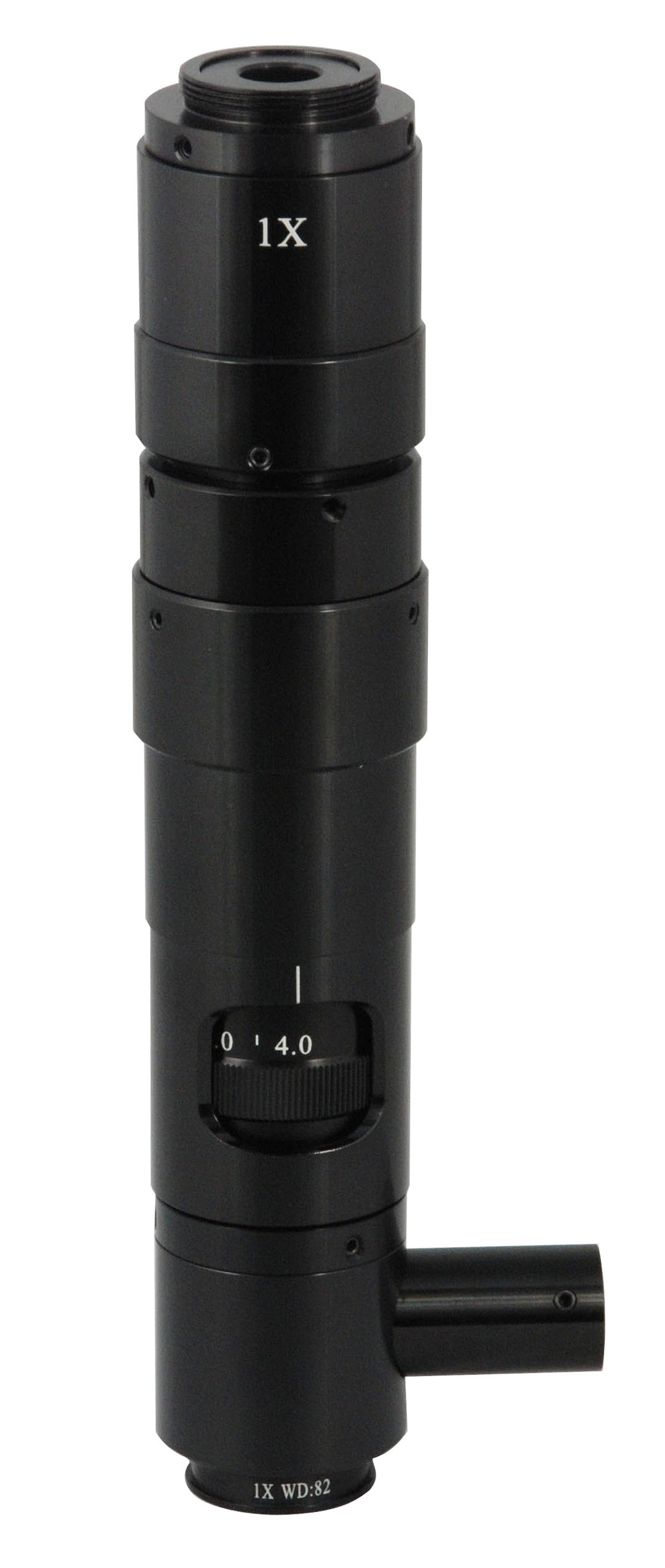

MZDV0640短小型系列

產品描述
技術規格
光學參數
可選附件
其它

● 無窮遠光學系統設計，外型短小美觀,景深大，全程齊焦，可設置定格定倍

● 附件豐富，可選多種倍率CCD接頭和多種倍率物鏡，同軸照明

● 包括MZDV0640、MZDV0640C

● 廣泛應用于半導體設備，特別適用于二維、三維測量系統

可訂制定格定倍，如：MZDV0640-D，

定格定倍即在變倍過程中，可實現倍率的反復準確定位

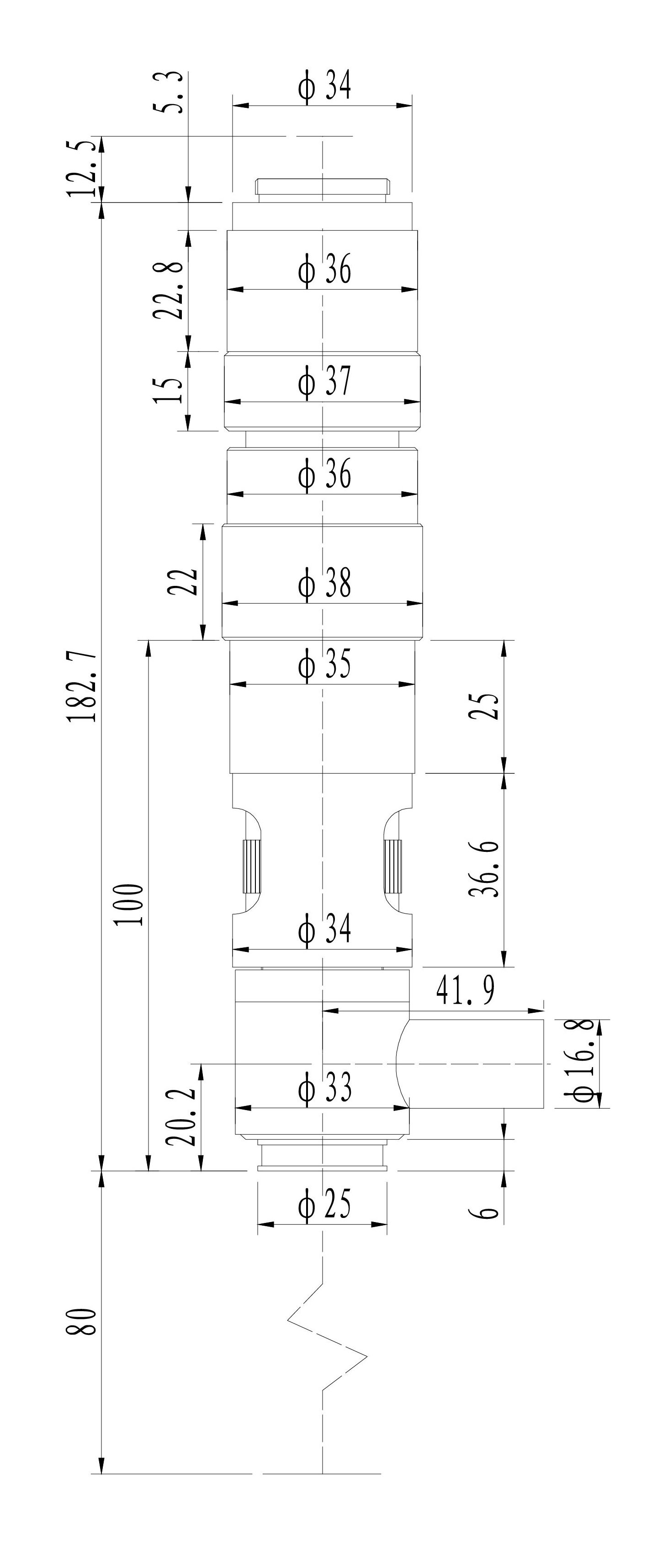

MZDV0640	MZDV0640外形尺寸

MZDV0640C	MZDV0640C外形尺寸

物鏡	項目	CCD接頭
物鏡	項目	0.5X	1X	1.5X	2X
0.3X WD:293mm	總光學放大倍率	0.09X～0.6X	0.18X～1.2X	0.27X～1.8X	0.36X～2.4X
0.3X WD:293mm	視場范圍(mm)	40X53.33～6X8	20X26.67～3X4	13.33X17.78～2X2.67	10X13.33～1.5X2.0
0.4X WD:223mm	總光學放大倍率	0.12X～0.8X	0.24X～1.6X	0.36X～2.4X	0.48X～3.2X
0.4X WD:223mm	視場范圍(mm)	30X40～4.5X6	15X20～2.25X3	10X13.33～1.5X2	7.5X10～1.13X1.5
0.5X WD:175mm	總光學放大倍率	0.15X～1X	0.30X～2X	0.45X～3X	0.6X～4X
0.5X WD:175mm	視場范圍(mm)	24X32～3.6X4.8	12X16～1.8X2.4	8.0X10.67～1.2X1.6	6.0X8.0～0.9X1.2
0.6X WD:145mm	總光學放大倍率	0.18X～1.2X	0.36X～2.4X	0.54X～3.6X	0.72X～4.8X
0.6X WD:145mm	視場范圍(mm)	20X26.67～3X4	10X13.33～1.5X2	6.67X8.89～1X1.33	5X6.67～0.75X1
0.75X WD:117mm	總光學放大倍率	0.23X～1.5X	0.45X～3X	0.68X～4.5X	0.9X～6X
0.75X WD:117mm	視場范圍(mm)	16X21.33～2.4 X3.2	8.0X10.67～1.2X1.6	5.33X7.11～0.8X1.07	4.0X5.33～0.6X0.8
0.9X WD:93mm	總光學放大倍率	0.27X～1.8X	0.54X～3.6X	0.81X～5.4X	1.08X～7.2X
0.9X WD:93mm	視場范圍(mm)	13.33X17.78～2X2.67	6.67X8.89～1X1.33	4.44X5.93～0.67X0.89	3.33X4.44～0.5X0.67
1X WD:83mm	總光學放大倍率	0.3X～2X	0.6X～4X	0.9X～6X	1.2X～8X
1X WD:83mm	視場范圍(mm)	12X16～1.8X2.4	6.0X8.0～0.9X1.2	4.0X5.33～0.6X0.8	3.0X4.0～0.45X0.6
1.5X WD:54mm	總光學放大倍率	0.45X～3X	0.9X～6X	1.35X～9X	1.8X～12X
1.5X WD:54mm	視場范圍(mm)	8X10.67～1.2X1.6	4.0X5.33～0.6X0.8	2.67X3.56～0.4X0.53	2.0X2.67～0.3X0.4
2X WD:35mm	總光學放大倍率	0.6X～4X	1.2X～8X	1.8X～12X	2.4X～16X
2X WD:35mm	視場范圍(mm)	6X8～0.9X1.2	3.0X4.0～0.45X0.6	2.0X2.67～0.3X0.4	1.5X2.0～0.23X0.3
變倍主體連續變倍范圍: 0.6X～4.0X

倍率	NA	景深	分辨率	TV失真		安裝尺寸：Φ45mm 最大兼容相機：1/2" CCD螺紋接口：1英吋32扣
倍率	NA	景深	分辨率	1X CCD 接頭	1X 平場CCD 接頭
0.6X	0.021	3.2mm	16μm	0.5%	0.05%
2.0X	0.068	0.29mm	4.9μm	0.4%	0.07%
4.0X	0.097	0.10mm	3.5μm	0. 3%	0. 04%

返回列表

物鏡連續變倍范圍	0.6X~4.0X
變倍比	6.7: 1
標準工作距離	83mm（1X物鏡）
照明	可調光高亮度長壽命LED同軸照明
主機與支架配合尺寸	Φ35mm
接口	標準CS接口（支承面到CCD靶面距離為12.5mm）

	輔助光源	MLC100A，MLC1000A
	CCD接頭	0.5X, 1.0X(標準配置),1.5X,2.0X,1X平場

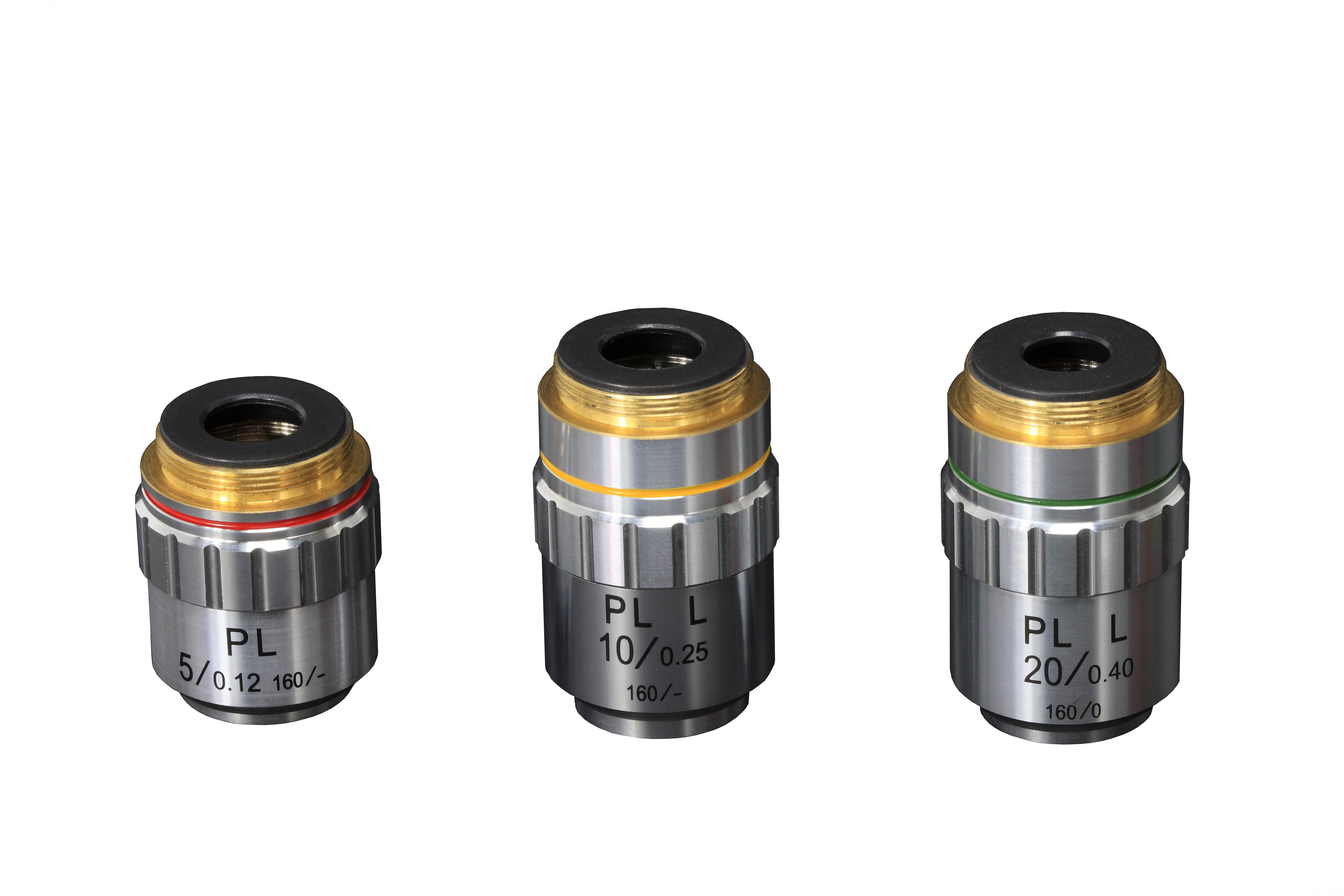

	物鏡	0.3X,0.5X,0.75X,1X(標準配置),1.5X,2.0X,4.5X
	無窮遠金相鏡頭	Nikon, Olympus, Mitutoyo
	底座組	SD1-D ~ SD18-D
